模擬輸入隔離冗余端子板X(qián)S-8RAV-I-R 通道數：8 路 電壓輸出型 模式：雙線制模擬量輸入，冗余輸出，三端隔離 信號類型：2 線3 線變送器和四線制信號，溫度 配套隔離器：宇通產品 安裝形式：M5\M6 螺釘 配套卡件： S7-300PLC: 6ES7 331-1KF02\7NF00\7NF10 等。 該不支持7KF02 的回路供電模式（量程卡D）。

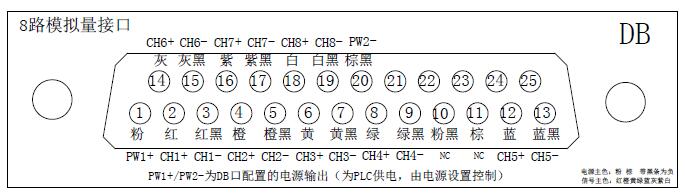

內部接口表：

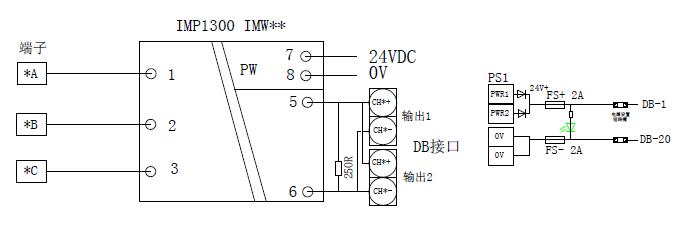

原理圖:

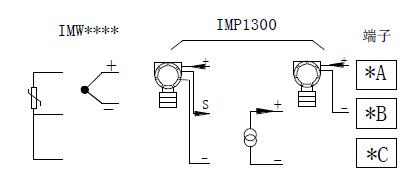

接線圖：
配套隔離器： 通用輸入隔離器：IMP-1300S（帶配電，支持2/3/4 線儀表） 熱阻溫度型IMW-5000S/IMW-1240S 熱偶溫度型IMW-4000S /IMW-1100S 電源設置： 每個DB 口都含有2 芯電源線，用于向PLC 模塊供電。這些電源由電源輸出設置的短路帽進行控制，每個短路帽對應一根線，詳見右圖，送電前應根據需要進行設置。電源指示在保險下方，電源接反或保險燒斷時電源燈不亮。每個口的1 和20 號針可為PLC 提供模塊電源。例：如果本端子板配2 塊1KF02 模塊，該模塊無需供電，則對應該模塊的4 個短路帽均拔下；
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
