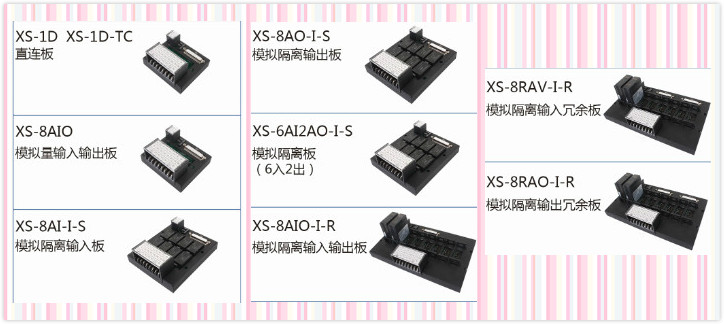

XS系列產品
XS模擬量板共性

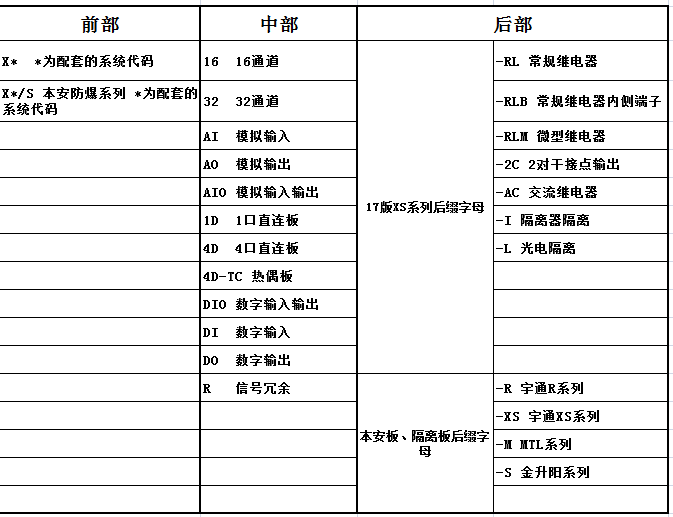

新大新科技省配線產品型號編制原則

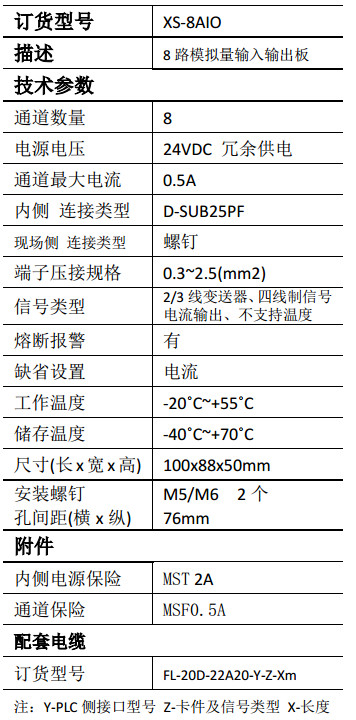

推薦精品：XS-8AIO
通道數： 8 路
模 式：雙線制模擬量輸入輸出，非隔離
信號類型： 2 線、 3 線變送器和四線制信號（ 電壓、電流）帶儀表配電
免拆線測電流技術，測試過程信號不中斷
安裝形式： M5\M6 螺釘固定
常用設置：
信號負端（ C 端子）共地設置： SL1 短接（出廠設置：短接， C 端子與電源負端短接）。 外部信號需要配電時信號負端必須接地。
電壓輸入輸出設置： SL2 短接（出廠設置：斷開--電流信號型， 短接：電壓信號型）
電源設置：
每個接口中包含 2 根電源輸出線， 該端子可為 PLC 模塊提供電源， 這些電源由電源輸出設置的短路帽進行控制，每個短路帽對應一根線，送電前應根據需要進行設置。電源指示在保險下方，電源接反或保險燒斷時電源燈不亮。
支持RTD、TC、2線及3線變送器、四線制信號、電壓信號
電源冗余、支持多品牌隔離器 免拆線測信號電流
保險熔斷報警 回路保護 電源保護及指示 支持系統冗余
|
