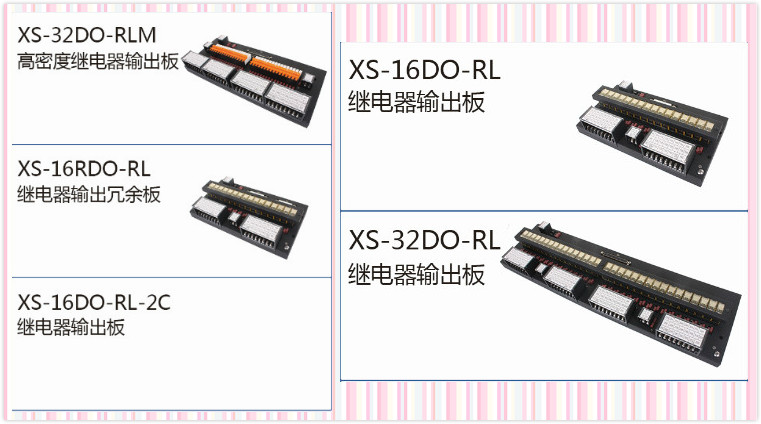

XS繼電器輸出板的共性

支持單有源、雙有源及1對干接點輸出  電源冗余

輸入：共陰/共陽任意切換  輸出：保險位置決定型式，任意切換

回路保護、回路指示  加強型外部供電     電源保護及指示     支持系統冗余

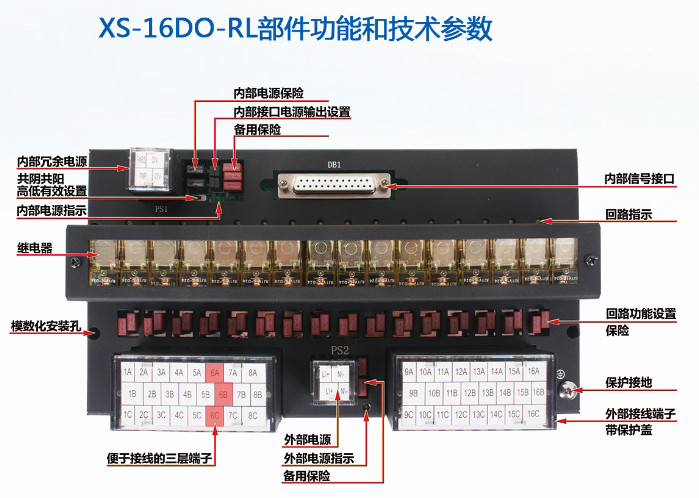

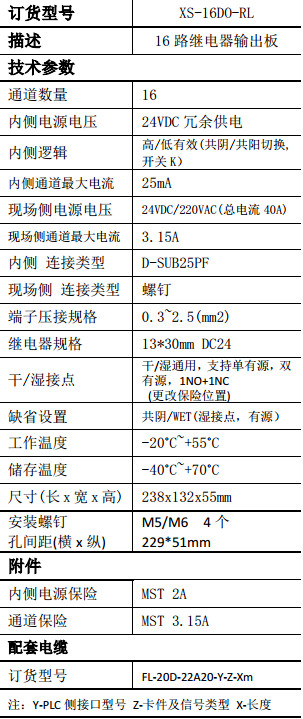

精品推薦：XS-16DO-RL

通道數： 16 路
模 式： 單線制數字量輸出， 繼電器隔離
信號輸出： 通用型，干濕可選
支持有源/雙有源/干接點 1NO+1NC
信號輸入：共陰共陽可設置
指示：雙色二極管，共陰設置動作時為綠色，共陽設置動作時為紅色
安裝形式： M5\M6 螺釘

常用設置：
回路設置：改變保險位置可切換輸出方式
（接線板上預留保險插孔，保險可改變位置）
輸入共陰共陽設置： 開關 K

每個 DB 口都含有 4 芯電源線，用于向 PLC 模塊供電。 這些電源由電源
輸出設置的短路帽進行控制，每個短路帽對應一根線，詳見下圖，送電
前應根據需要進行設置。電源指示在保險下方，電源接反或保險燒斷時
電源燈不亮。

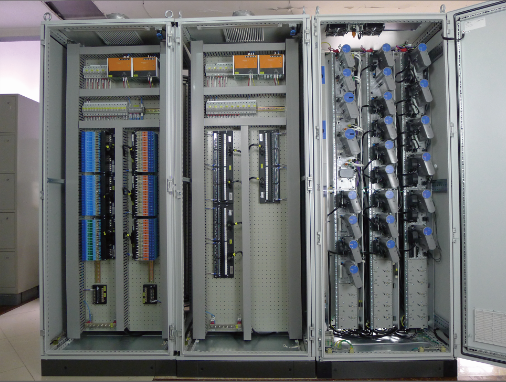

快速接線模塊裝配成柜
