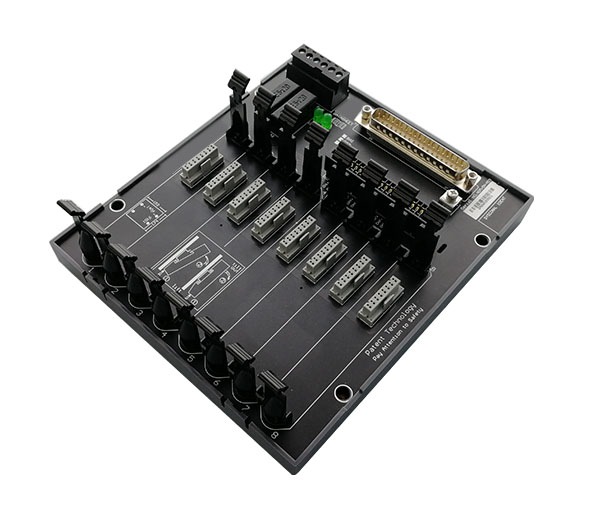

9.1模擬輸入隔離端子板XES-8AI-M
通道數：8路（單通道隔離柵）
信號類型：雙線制模擬量（溫度、電壓/電流）輸入，三端隔離
配套安全柵：MTL4500/GS4000系列單通道模擬安全柵，詳見安全柵說明書
配套隔離器：MTL4600和IM4000/PA4000系列單通道模擬隔離器，詳見隔離器說明書
安裝形式：導軌安裝或M5螺釘安裝
常用配置：
通用輸入隔離柵：MTL4541/MTL4641/IM4045/GS4045/PA4045
（帶配電，支持2/4線儀表）
溫度型：MTL4575/4573 MTL4675/4673 IM4072 GS4072 PA4072
|
訂貨型號
|
XES-8AI-M
|
|
描述
|
模擬輸入隔離板
|
|
技術參數
|
|
通道數量
|
8
|
|
隔離柵數量
|
8 單通道
|
|
內側電源電壓
|
24VDC冗余供電
|
|
電源失電報警輸出
|
正常閉合
|
|
現場側電源電壓
|
24VDC
|
|
現場側通道最大電流
|
25mA
|
|
內側 連接類型
|
D-SUB37P
|
|
現場側 連接類型
|
螺釘
|
|
端子壓接規格
|
0.3~2.5(mm2)
|
|
信號類型
|
2線、四線制信號、溫度信號
|
|
隔離器輸出信號
|
4-20mA
|
|
工作溫度
|
-30˚C~+55˚C
|
|
儲存溫度
|
-40˚C~+70˚C
|
|
尺寸(長x寬x高)
|
152x174x60mm
|
|
安裝尺寸
|
M5*4 140.6*101.6mm
|
|
附件
|
|
電源保險
|
Ø5*20 2A
|
|
配套電纜
|
|
訂貨型號
|
|
|
|
