模擬輸入隔離器IM4046(雙通道)
二線制（HART)、三線制變送器、電流源輸入檢測端隔離器，給輸入側的變送器提供隔離電源，變送器產生的0/4～20mA信號（也可以是電流源信號），從輸入側隔離傳送到輸出側，同時支持HART數字信號雙向傳輸。該產品需要獨立供電，電源、輸入和輸出三隔離。
主要技術參數
通道數：2
供電電壓：20～35V DC
消耗電流：(DC24V供電，20mA輸出時)≤100mA
輸入：
電流：0/4～20mA， HART數字信號
配電：開路電壓： ≤28V
20mA時電壓：≥15.5V
正常工作電流：≤25mA
輸出：
電流：0/4～20mA，HART數字信號
負載電阻：RL≤300Ω(用戶可選550Ω)
HART通信負載電阻：RL≥250Ω
電壓：0/1～5V
負載電阻：RL≥330kΩ
注：用戶可在訂貨時指定電流或電壓輸出。
輸出精度：0.1%F.S.(典型值：0.05%F.S.)
溫度漂移：0.005%F.S./℃
響應時間：2ms達到最終值的90%
電源保護：電源反向保護(底板上)
電磁兼容性：符合GB/T 18268(IEC 61326-1)
絕緣強度：電源～非本安端 ≥500V AC
絕緣電阻：電源～非本安端 ≥100MΩ
重量：約150g
適用現場設備：
二線制智能變送器（HART）、三線制變送器，電流源信號
二、應用設計
 三、安裝調試
接線

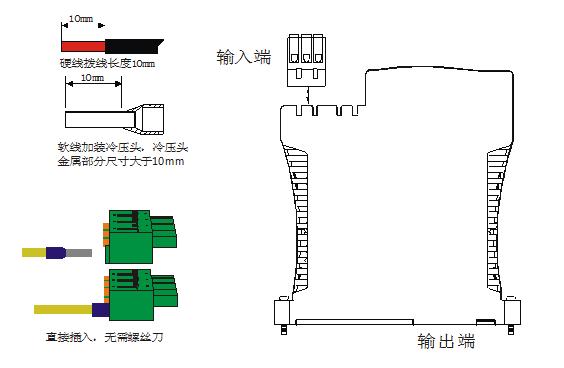

儀表接線采用可拆卸的彈簧式接線端子，方便使用。儀表上端為輸入端（藍色插頭），即為通向輸出側的信號接
線端；儀表下端為輸出端，直接插在底板上，通過底板上的插座及線路統一供電，并通向輸入側的信號接線端;
輸入側的配線軟銅截面積必須大于0.5mm2，絕緣強度應大于500V;
隔離器輸入端和輸出端的配線導線在匯線槽中應分開鋪設、各自采用保護套管;
導線裸露長度約為10mm，若為軟線還需加裝金屬尺寸＞10mm的冷壓頭，硬線則不需要。接線時將導線可直接插入
接線孔即可，無需螺絲刀。
 安裝

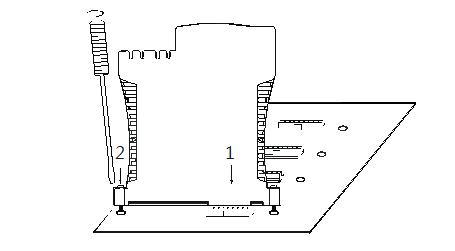

IM4000系列隔離器均采用底板安裝方式。安裝步驟如下：
把儀表底部插在底板上對應的插座上;
把儀表兩邊的螺絲擰入底板上的螺孔，并擰緊。

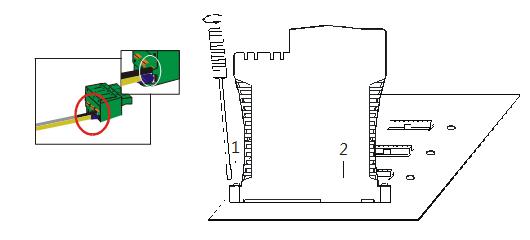

 拆卸
把儀表兩邊的螺絲從底板上的螺孔中擰出;
儀表向上從底板插座上拔出;
分離端子上的導線時請將標準的一字螺絲刀，插入橙色的操作位的凹槽內，并向內推入，然后將導線從接線孔內
拔出即可。
 維護
產品在出廠前均經過嚴格檢驗和質量控制，如發現工作不正常，懷疑內部模塊有故障，請及時同最近的代理商或
直接與技術支持熱線聯系；
產品從發貨之日起五年以內，正常使用過程中出現產品質量問題均由本公司免費維修。
使用環境
周圍環境中不得有強烈振動、沖擊以及大電流和火花等電磁感應影響，空氣中應不含有對鉻、鎳、銀鍍層起腐蝕
作用的介質，應不含有易燃、易爆的物質；
連續工作溫度：-20℃～＋60℃；
貯存溫度：-40℃～＋80℃；
相對濕度：10%～90%。
外形尺寸

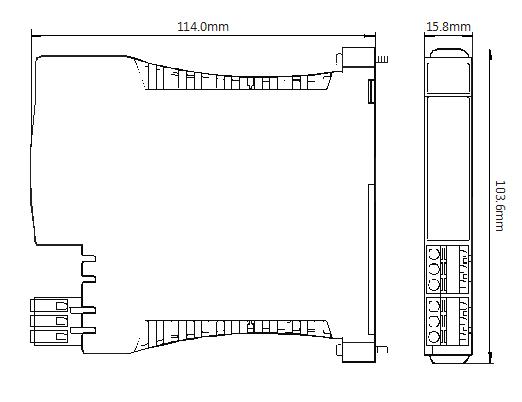

 外形尺寸(深×高×寬)：114.0mm×103.6mm×15.8mm
|
||||||||||||||||||||||||
