溫度輸入隔離器IM4072 此隔離器將現場的熱電阻、熱電偶信號轉換成0/4～20mA電流信號或0/1～5V電壓信號，從輸入側隔離傳送到輸出側。它具有冷端補償功能，是智能型的，可通過計算機對熱電阻、熱電偶的分度號、量程范圍等進行組態。該產品需要獨立供電，電源、輸入和輸出三隔離。
主要技術參數
通道數：1
供電電壓：20～35V DC
消耗電流：(DC24V供電,20mA輸出時)≤35mA
輸出：
電流輸出:0/4～20mA;負載電阻:RL≤300Ω
電壓輸出:0/1～5V; 負載電阻:RL≥20kΩ
（注:電流輸出:負載電阻:RL≤ 550Ω,
消耗電流:≤55mA, 需定制）
輸入：

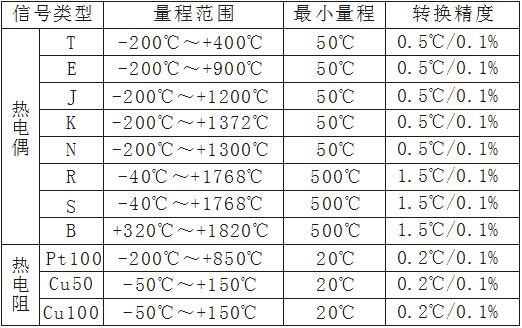

見下“輸入信號與量程范圍一覽表”
 說明：1.輸出精度的“％”是相對于設定的量程范圍,應用時取量程誤差與絕對誤差的較大值;
2.熱電阻輸入時,允許導線電阻最大值50Ω(三線制);
3.熱電偶輸入時,需配合專用的CJC端子使用，轉換精度不包括冷端補償誤差; 補償導線每增大100Ω，冷端
誤差增加0.2℃;
4.B型熱電偶輸入時，溫度量程下限需大于680℃，才能保證滿足精度指標。
溫度漂移：0.01%F.S./℃
冷端補償：±1℃(補償范圍:-20℃～＋60℃)
響應時間：1s達到最終值的90%
電源保護：電源反向保護(底板上)
電磁兼容性：符合GB/T 18268(IEC 61326-1)
絕緣強度：1500V AC,1分鐘(電源、輸入、輸出之間)
絕緣電阻：≥100MΩ；500V DC (電源、輸入、輸出與外殼之間)
重量：約150g
適用現場設備：二線制、三線制熱電阻、熱電偶
二、應用設計
 三、安裝調試

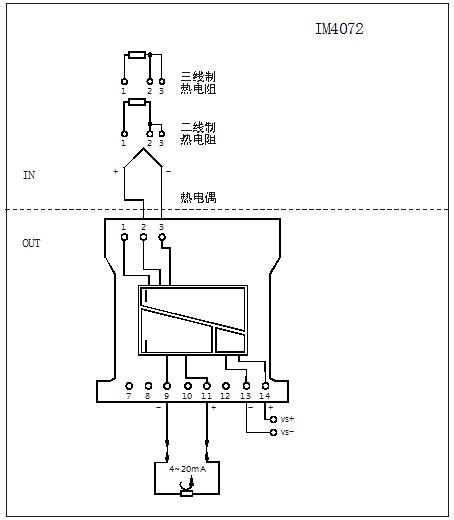

接線
儀表接線采用可拆卸的彈簧式接線端子，方便使用。儀表上端為輸入端（藍色插頭），即為通向輸出側的信號接
線端；儀表下端為輸出端，直接插在底板上，通過底板上的插座及線路統一供電，并通向輸入側的信號接線端;
輸入側的配線軟銅截面積必須大于0.5mm2，絕緣強度應大于500V;
隔離器輸入端和輸出端的配線導線在匯線槽中應分開鋪設、各自采用保護套管;

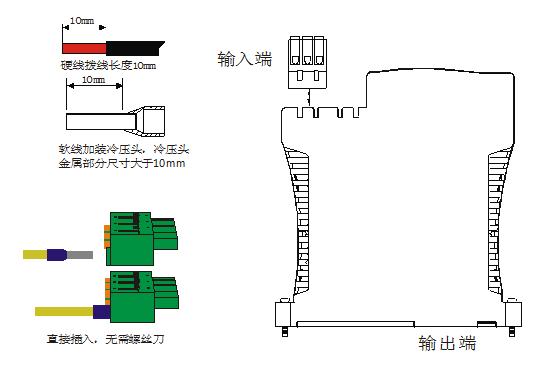

導線裸露長度約為10mm，若為軟線還需加裝金屬尺寸＞10mm的冷壓頭，硬線則不需要。接線時將導線可直接插入
接線孔即可，無需螺絲刀。
 安裝

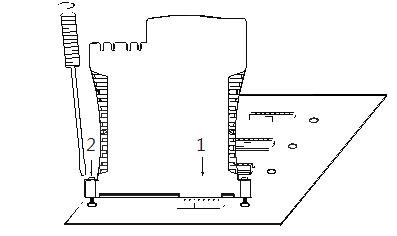

IM4000系列隔離器均采用底板安裝方式。安裝步驟如下：
把儀表底部插在底板上對應的插座上;
把儀表兩邊的螺絲擰入底板上的螺孔，并擰緊。

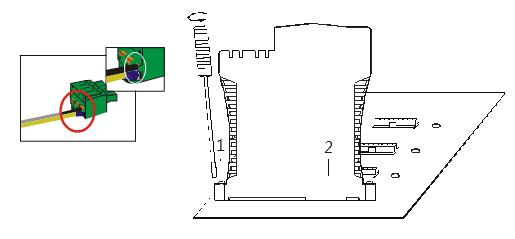

 拆卸
把儀表兩邊的螺絲從底板上的螺孔中擰出;
儀表向上從底板插座上拔出;
分離端子上的導線時請將標準的一字螺絲刀，插入橙色的操作位的凹槽內，并向內推入，然后將導線從接線孔內
拔出即可。
 維護
產品在出廠前均經過嚴格檢驗和質量控制，如發現工作不正常，懷疑內部模塊有故障，請及時同最近的代理商或
直接與技術支持熱線聯系；
產品從發貨之日起五年以內，正常使用過程中出現產品質量問題均由本公司免費維修。
使用環境
周圍環境中不得有強烈振動、沖擊以及大電流和火花等電磁感應影響，空氣中應不含有對鉻、鎳、銀鍍層起腐蝕
作用的介質，應不含有易燃、易爆的物質；
連續工作溫度：-20℃～＋60℃；
貯存溫度：-40℃～＋80℃；
相對濕度：10%～90%。
外形尺寸

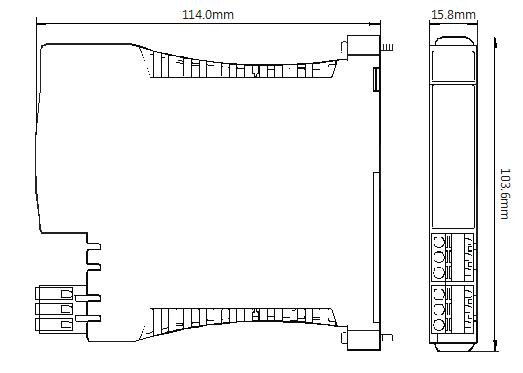

 外形尺寸(深×高×寬)：114.0mm×103.6mm×15.8mm
|
||||||||||||||||||||||||
